Sistemas Contra incendio Barnes

Especificaciones del Sistema

Aprobaciones​

​

  • Caudal hasta 2500 GPM (568 M3/h)

  • Altura dinámica total hasta  166 mca (545 pca)

  • Presiones hasta 235 PSI (16 kg/cm2)

  • Temperatura  de 10 ºC a 104 ºC (50 ºF a 220 ºF)

  • Las bombas contra incendio Ruhrpumpen se encuentran listadas bajo Underwriter´s Laboratorios Inc. ( UL), y aprobadas por Factory Mutual (FM) bajo norma NFPA 20.

​

Rangos de operación

Características de acuerdo a norma

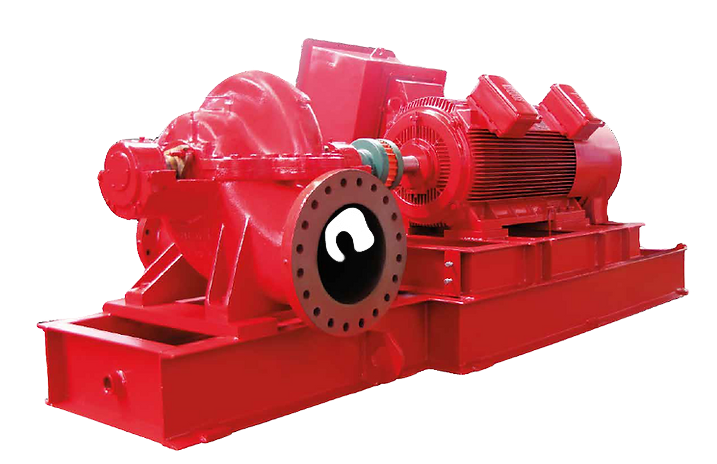

  • Bomba centrífuga horizontal de una etapa

  • Bomba tipo carcasa partida horizontal

  • Conexiones de succión y descarga bridadas

  • Impulsor cerrado de doble succión que provee balance hidráulico, reduciendo de esta manera el empuje axial

  • Giro de bomba a favor o en contra de las manecillas del reloj

  • Rodamientos lubricados por grasa

Criterios de selección

  • Caudales estimados de acuerdo a UL 448 tabla 4.2

  • Presión mínima de descarga de 40 PSI

  • La altura de succión no debe ser menor de 15 PCA al 150 % del caudal estimado

Aplicaciones:

Sistemas contraincendio normalizado

  • Centros comerciales

  • Conjuntos residenciales

  • Procesos industriales

  • Hospitales

  • Edificaciones donde se requiera un suministro de agua con presión constante confiable para los gabinetes

Características:

  • Mantienen una presión constante requerida en un sistema de demanda de agua en los diferentes gabinetes instalados en una edificación

  • Los parámetros a calcular son la presión de trabajo y el caudal de acuerdo al tipo de gabinete y la cantidad de estos a los que se suministre agua

  • Las bombas del Sistema se seleccionan bajo estas especificaciones donde también se debe tener en cuenta la energía que alimenta a los motores.

Ventajas:

  • Sencillez de operación

  • Facilidad de instalación

  • Facilidad de mantenimiento

Componentes:

  •  Bombas de acuerdo a las especificaciones de caudal y presión requeridas

  • Sensores de presión

  • Manómetros

  • Válvulas de pie

  • Válvulas cheque

  • Válvulas de paso

  • Válvula de alivio

  • Tablero de control con opciones de funcionamiento de las bombas en forma manual y automática

INT-Contraincedio-NO-NORMALIZADA (1).jpg

  • Centros comerciales

  • Conjuntos residenciales

  • Procesos industriales

  • Hospitales

  • Edificaciones donde se requiera un suministro de agua con presión constante confiable para los gabinetes

Sistemas contraincendio no normalizado

Aplicaciones:

Características:

  • Los Sistemas de presión  Contra Incendio no normalizados mantienen una presión constante requerida en un sistema de demanda de agua en los diferentes gabinetes instalados en una edificación

  • Los parámetros a calcular son la presión de trabajo y el caudal de acuerdo al tipo de gabinete y la cantidad de estos a los que se suministre agua

  • Las bombas del Sistema se seleccionan bajo estas especificaciones donde también se debe tener en cuenta la energía que alimenta a los motores

  • El tanque hidroacumulador con membrana es fabricado en lámina de acero con una membrana en EPDM  de alta resistencia que evita el contacto del agua con el metal y viene precargado de aire de tal forma que el Sistema entra en funcionamiento cubriendo inmediatamente el 100% de la demanda estimada para el sistema.

Ventajas:

  • Sencillez de operación

  • Facilidad de instalación

  • Facilidad de mantenimiento

Componentes:

  • Bombas de acuerdo a las especificaciones de caudal y presión requeridos

  • Tanques hidroacumuladores con membrana de volúmenes más pequeños que en un sistema convencional

  • Presóstatos

  • Manómetros

  • Válvulas de pie

  • Válvulas cheque

  • Válvulas de paso

  • Válvula de alivio

  • Switch flotador

  • Tablero de control con opciones de funcionamiento de las bombas en forma manual y automática

  • Alarma sonora y temporización de apagado retardado a la bomba principal

Especificación del sistema:

  • Bomba principal con motores eléctricos trifásicos de 2 a 75 HP, 220 o 440 voltios, 60 Hz.

  • Bomba Jockey seleccionada para mantener la presión en el sistema

  • Tanques hidroacumuladores con membrana para presiones de trabajo hasta 145 PSI

  • Presóstatos que conservan un diferencial de presión de 20 PSI entre la presión de arranque y apagado

  • Válvulas y accesorios de alta calidad que funcionen en los rangos de presión y caudal determinados para el Sistema

  • Tablero de control diseñado para el accionamiento de las bombas de acuerdo a las características  dadas para el suministro de agua con una presión constante en funcionamiento automático, elementos de monitoreo del estado del Sistema y protecciones a los motores, alarma sonora que señala bajo nivel de agua en el tanque de reserva y sistema de apagado retardado de la bomba principal.
